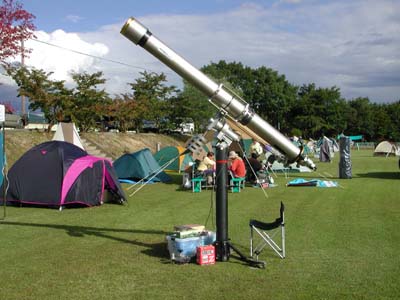

20ｃｍＦ15チタン鏡筒。
3ｍはとにかくデカイ。

凄すぎます。

鏡はオライオン。（あれ？たしか26ｃｍとなって
いましたが勘違い？）

沢山のアイデアが盛りこまれています。

筒先回転装置がついているので、光軸調整に
一年かかったとか。

赤径・赤緯のクランプはペダルやレバーで、
ロック・解除がワンタッチ。

極軸ファインダーや水準器にも工夫あり。
方位の微調整も簡単にできます。

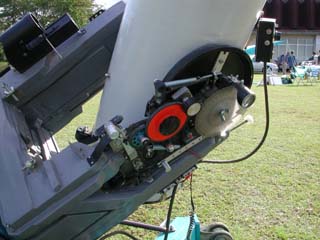

左上）モーター駆動ですが、複雑過ぎて私には
　　　　理解できません。

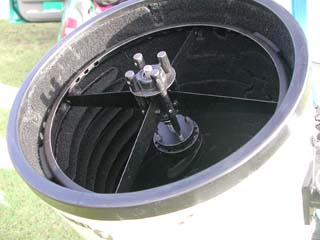

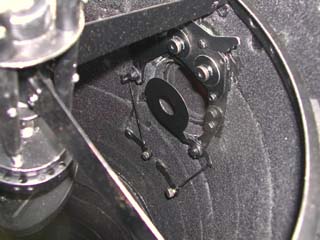

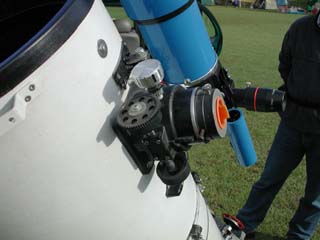

左）斜鏡金具。最初どうしてこんな格好なのが
　　と悩みましたが、長いボルトのようなものは
　　６角レンチに摘みをつけたもので、調整をし
　　やすくしています。

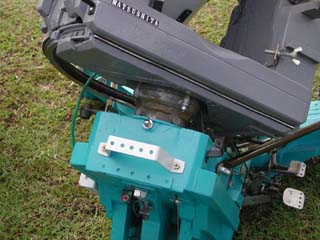

左下）フォークの付け根は、無線アンテナを回す
　　　ローテーターを使っています。

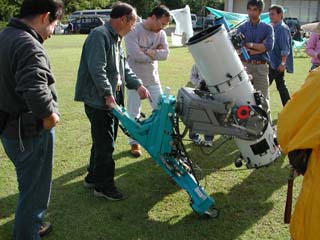

下）この様に持ち上げて楽々移動できます。

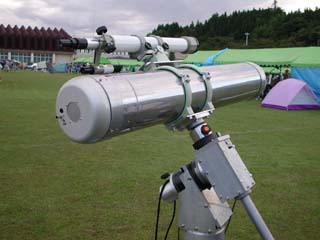

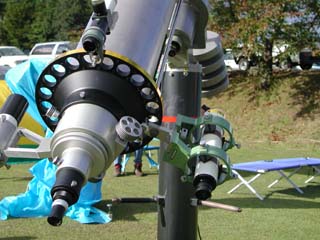

16ｃｍF6.3自作アルミ赤道儀。美しいですね〜。
鏡筒は0.6ｔステンレス。鏡はタカハシ16ｃｍのもの。
斜鏡は33ｍｍ（だったと思う）。スパーダー0.3ｔ。
ロンキーフィルムを持ち込んで星像テストしましたが、
素晴らしいものでした。
惑星用の様ですが２重星団やM42でも周辺減光を感じ
ないで良く見えました。
迷光対策に玄関マットの滑り止めネット（ナイロンワイヤー
入り）を内側に貼っています。
ウォーム・ホイールギヤの歯数は700以上（760だった
か？）バックラッシュがないように工夫されています。
完成度の高い高性能な望遠鏡です。
唯一の弱点はピラー３本脚の剛性不足です
（中央をジャッキアップして負担を軽くしている）。

私は絶対に作らないであろう代物なので説明を受けても
どう返事をしてよいのか・・・困ってしまいました(^^)。
確かにこれがあれば観望は楽ですね。ただ持ち運びが
大変だし、双眼鏡の手軽さが・・・

でもこれだけの物をゼロから考えて作り上げられとは
凄いと思います。実際に体験はしてませんが操作感は
とても良さそうです。

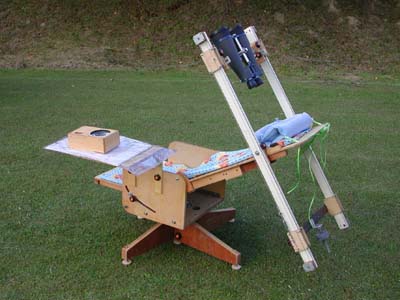

80ｍｍ位の双眼鏡を錘のついたワイヤーで吊っています。
背もたれと座面の傾斜も連動しています。
屋上にでも設置できたら最高でしょう。

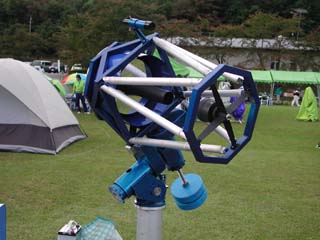

30ｃｍF5を計画中とのことで、私のところにもアイピース
持参で来ていただきました。トラス式ドブで光軸の再現性
を重視しているそうですので期待できます。

※色々と失礼なことを言ってしまいすみません。m(__)m

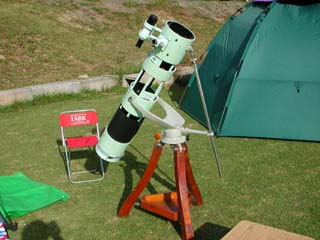

20ｃｍ位だと思います。

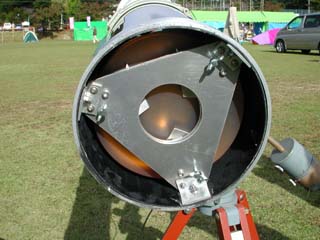

斜鏡スパイダーは金鋸の刃だったと思います。
鏡筒は丸パイプを使用。

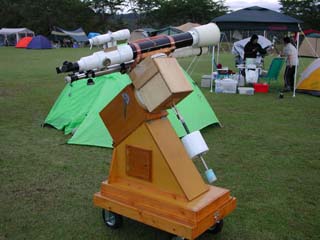

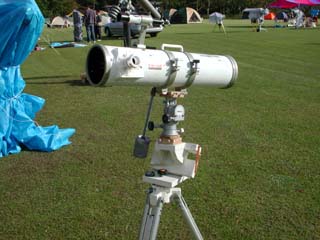

西村の経緯台ですね。

鏡筒は塩ビパイプのようです。

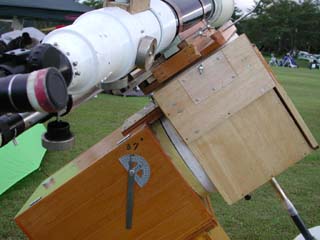

どうみても赤道儀ですね。
箱の中がどうなっているのか気になります。

おそらくドブソニアンのようにフェルトで摩擦させて
フリーストップにしているのでしょう？

只今光軸調整中。

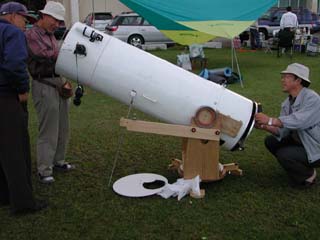

この鏡筒、木のフーレームに紙を巻き付けています。
ボイド缶のようなものでは有りません。
厚み1〜2ｍｍくらいでしょうか。
耳軸より後ろは厚目になっています。　

こちらも人気ありましたね。

これに国際光機ナビゲーターをつけるのですが、
撤収直前で、すでにはずしてあります。
いつも自分の写真には気がまわらなくて・・・。

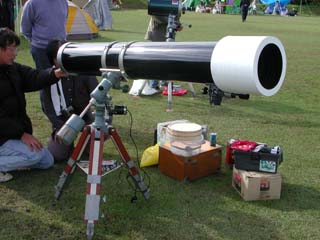

31ｃｍF4.5　Ninjaのグレー塗装では有りません。

今回１番後悔したのがこの望遠鏡を覗けなかったことです。
なかなか良く見えたらしいです。てっきり市販の望遠鏡かと。

主鏡は無膨張ガラスですね。○○さんに磨いてもらったとか
（名を知らない）。斜鏡はプロトスター。金具は自作。
スパイダーは0.4ｔステンレス。スパイダーとアルミ金具は接着
材で固定。テンションを掛けているので剥がれないか不安が
あるのですが大丈夫だそうです。
斜鏡径は35〜40ｍｍだったか？（忘れました）

鏡筒はBYPのFRP。
フードはマクニュートンの様になっています。
