C820カメラ　(QCAMFT2用)

→望遠鏡　

動作確認中の為、実際の測定には使っていません。
なのでQCAMFTで使用できるのか、まだ分かりません。
こちらを見てQCAMFT用に購入を検討されている方は
もう少し待っていただいた方が良いかも知れません。

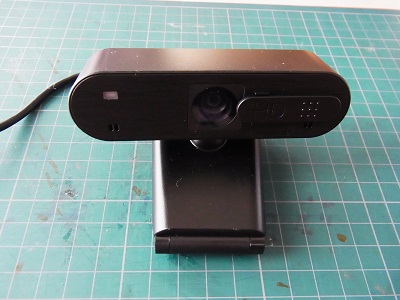

1			エレコムのウェブカメラ　C820ABBK/Eの中古を購入しました。 1/3型CMOSセンサーが使用されているので、今まで使っていた25mmレンズを使ってもF3ミラーが測定できるのではないかと思い選びました。だた調べるとオートフォーカスでマニュアルフォーカスには出来ないようです。 qcamft2用の改造で、ウェブカメラのレンズを外した時に動作してくれるか心配でした。また製品外形が100mmあるため、、中の基板の大きさが分からないことも不安がありました。 QcamPro4000を使ったカメラ部品を使いたかったので、基板外形が60mmを超えると使えないからです。

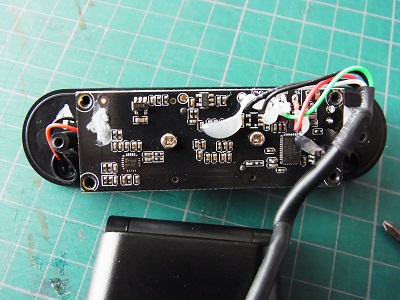

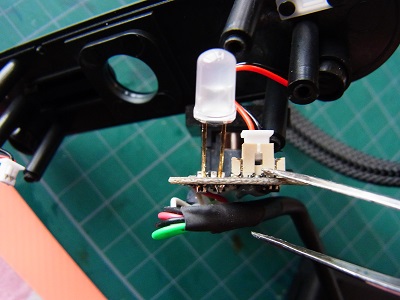

2				分解してみました。裏蓋を外すには両端にある2本のネジを外します。1本は丸いシールの下です。基板は4隅のネジを外します。中のM2ビス2本はレンズホルダの固定用なのでまだ外しません。外してもレンズホルダは取れませんでした。基板の両端にマイクのコネクタがあるので、四角い穴をピンで押して引っ張ると抜けます。

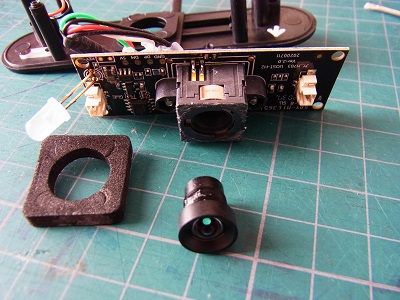

3			レンズが付いた状態ではオートフォーカスになりますが、動作音はしますがどこが動いているのか分かりませんでした。 Windowsのカメラアプリを使えばオートとマニュアルの切り替えができました。レンズをねじって外すとレンズの後部に赤外線カットフィルターが組み込まれているようです。

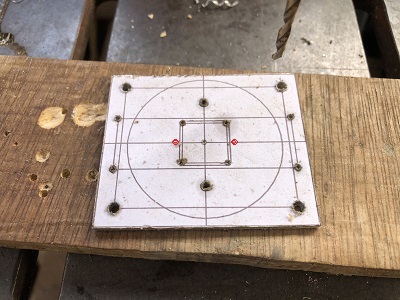

4				左はQcamPro4000用に製作したカメラケースですが、この前側のプレートを作り交換します。それ以外の部品はそのまま使います。右は2mmのアルミ板に印刷した図面を貼り付けて加工しています。 M2タップを2箇所忘れてましたので、赤マークの2箇所追加工しました.。　　　　　→カメラ図面

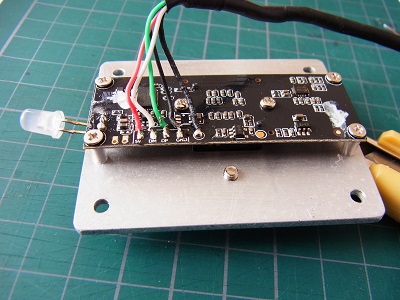

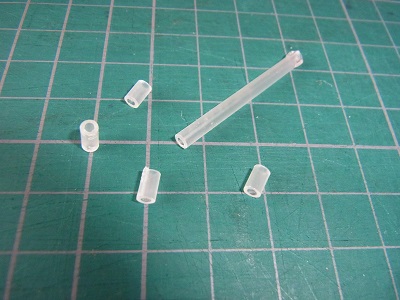

5				基板の4隅はM2皿ビスを使いました。ここは無くても使えるとは思いますが、念のため付けました。基板穴が2.6mm位なのでM2ではガタが大きいいため皿ビスにしました。アルミ板と基板の間には左画像のように、ボールペンの芯を5mmに切って使いましたが、M2が通らなかったので、C形に切れ目を入れました(4隅に使用)。基板中側M2ビスはウェブカメラのレンズホルダに入っていたM2ナットを取り外してあります。

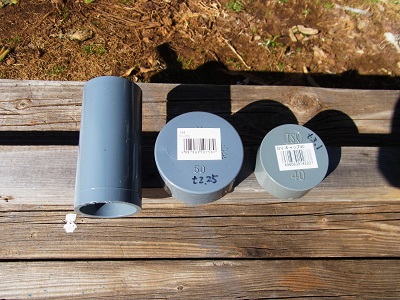

6			qcamft用レンズにカメラを取り付けるパイプを作ります。材料として用意したのは、左から順に、　呼び径30　塩ビソケット(パイプの継ぎ手) 　呼び径50　塩ビキャップ　呼び径40　塩ビキャップ塩ビソケットを半分にして使います。塩ビキャップは真ん中の呼び径50のものを使いました。右の40キャップは使いません。理由は、丸い底面の厚さが50は約2.2.5mm、40は約3.1mmあったため、ピントの調整範囲を確保するため薄いものを使いたかったからです。

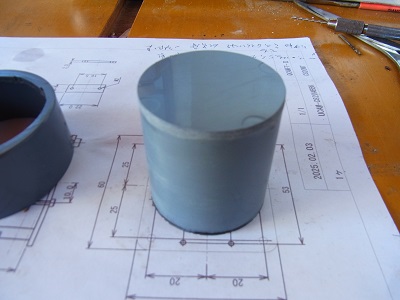

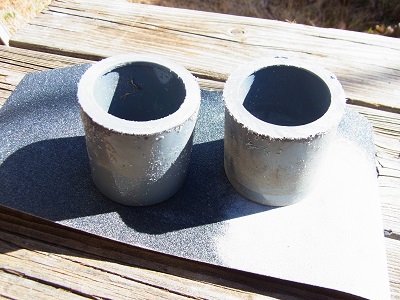

7			塩ビソケットを半分に切って、両端の面をペーパーで平らにします。 ♯120と♯400が手元にあったので使いました。　　　　→レンズ図面

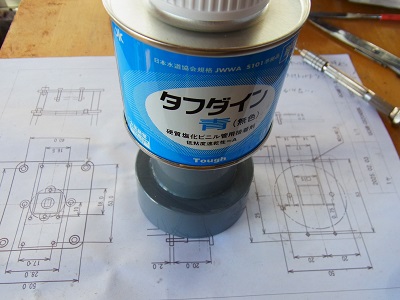

8				キャップの面も平らにしたら(刻印など)、キャップとカットしたソケットを貼り付けます。接着剤はおもり替わりです。接着したらキャップの外周をカットし、外形を仕上げます。

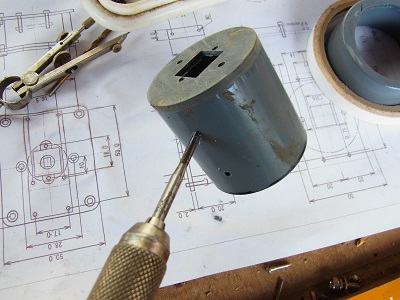

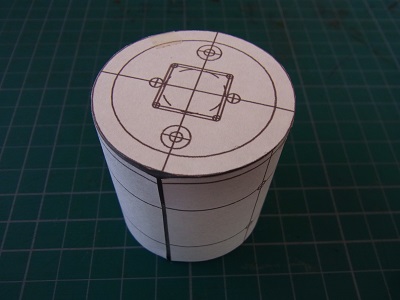

9				図面を貼り付けて、穴位置にしるしを付けて加工をします。中心の四角穴はC820カメラのレンズホルダの逃がしです。その左右の穴はアルミ板と基板を止めるM2 ビスがはみ出た時のの逃げです。上下の2重丸はこの塩ビパイプにカメラを取り付けるためのM3用ネジ穴で、筒の内側に皿ザグリを入れます。パイプの側面にはqcamftレンズとカメラの中心を合わせるための調整用ネジ穴です。

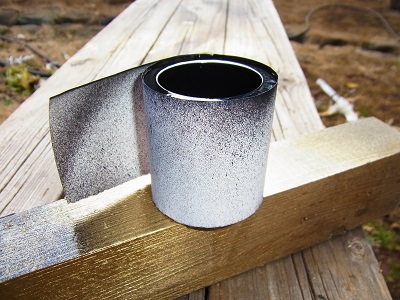

10			塩ビパイプを塗装しました。外周は手元に合った金色スプレーで塗装。中は艶消し黒です。ミッチャクロンを吹いてからの塗装です。

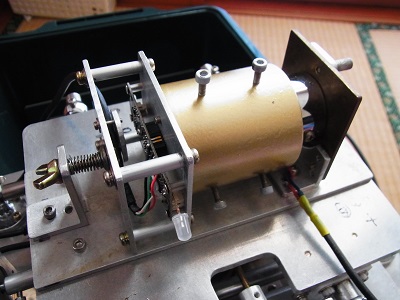

11			25mmレンズにカメラを取り付けました。手前側にLEDが飛び出していますが、まだ動作確認中なのでそのままにしています。テスト測定するときはLEDを足からカットする予定です。

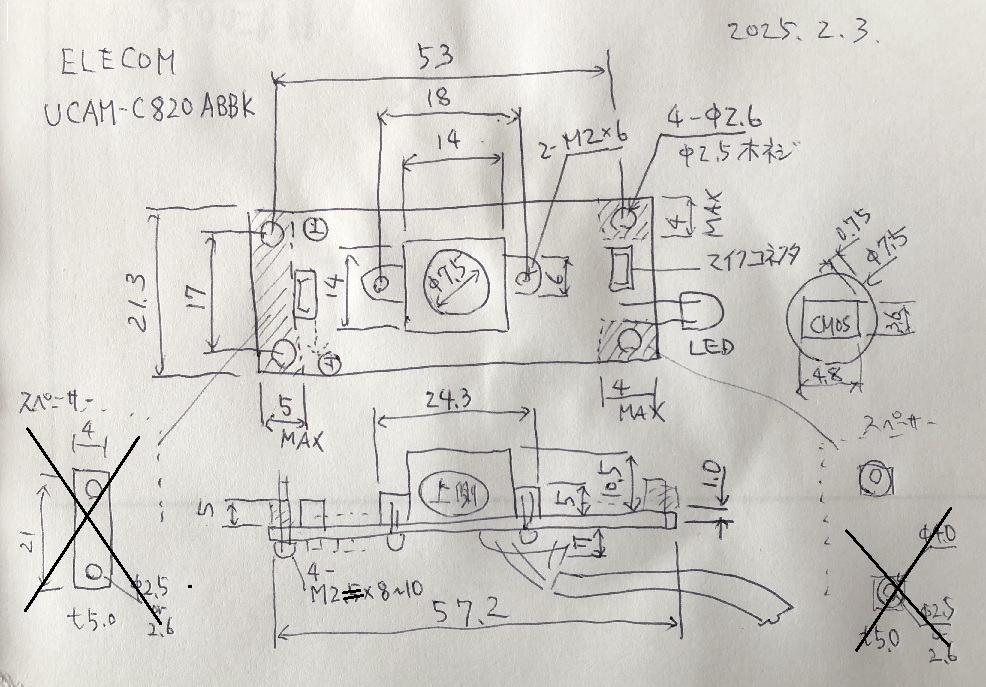

	C820　基板寸法　メモ

　
