| 1 |  |

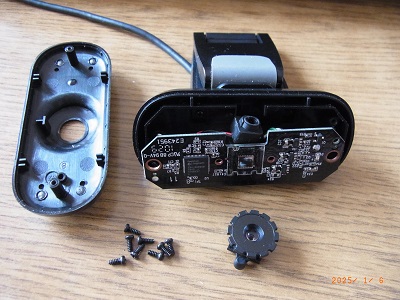

ロジクール ウェブカメラ C210を分解してみました。 分解の仕方はVegaさんのHPを参考にました、 |
||
| 2 |  |
 |

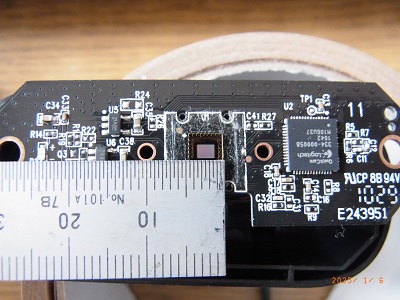

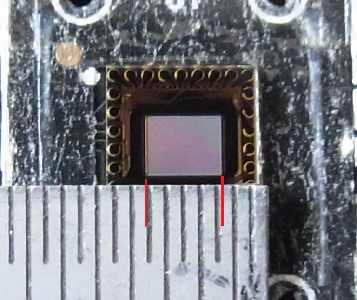

画像センサーのサイズを測って 見ました。 幅が2.5mm位に見えます。 QcamPro4000が1/4インチで ちょっとセンサーサイズが小さい |
|
| 3 |  |

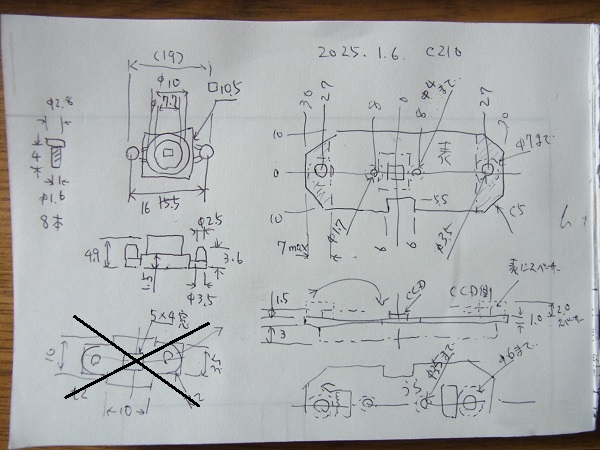

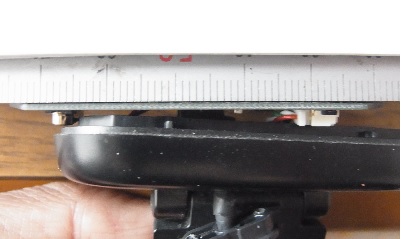

カメラはQcamPro4000で使っていたものを流用するか作り直すかですが、 カメラのアルミ板（60ｘ50）にどう固定するかの検討をします。 基板面の平坦を調べてみました。 これなら無理してセンサー横の小さな穴を使うよりは、外側の大きい穴（3.5mm）を |
||
| 4 |  |

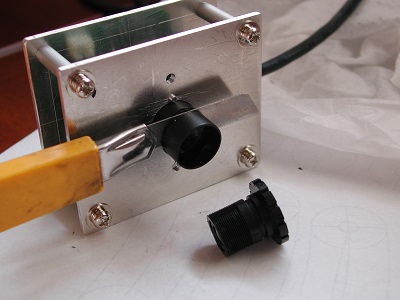

これはQcamPro4000で製作したカメラですが、この前側のプレートを作り変えて 交換します。 |
||
| 5 |  |

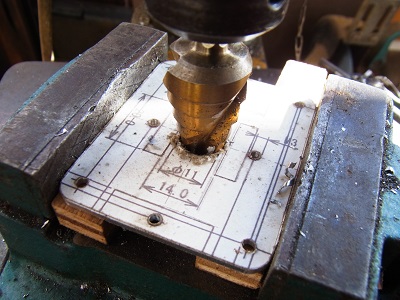

2mmのアルミ板に、CADで描いた図を貼り付けて加工します。 小物はこの方が簡単だし、正確で間違いも少ないです。 真ん中の穴はφ11mm予定でしたが、ドリルがないのでφ12mmです。 |
||
| 6 |  |

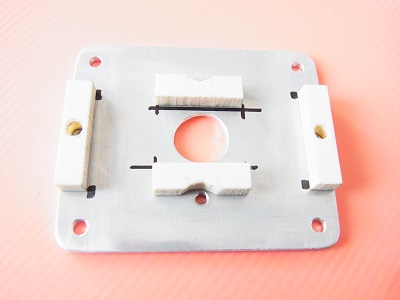

C210基板の電子部品や半田がアルミ板に触れない用、4.5mm厚の樹脂で スペーサーを作り、両面テープで貼りました。 |
||
| 7 |  |

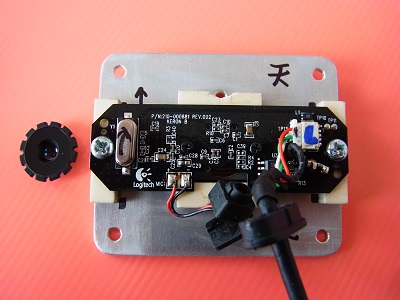

C210基板をM3ビスで固定しました。 C210のケースとレンズは使わないので外してあります。 |
||
| 8 |  |

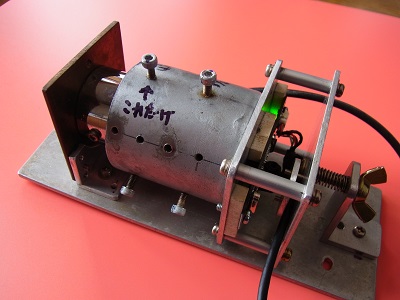

25mmレンズに組み込んでみました。 PCに接続し、動作しているので緑のLEDが点灯しています。 カメラを前進させてぎりぎりピントが合う状態なので、画像センサー基板を少し前進 |
||
