QCAMフーコーテスターはWindows98の時はモノクロQcamをしようしていましたが、
WindowsXPでは使えなくなりました。WindowsXPで使用するため、Qcam Pro 4000を改造してカメラを作ることにしました。
カメラ本体を作ります

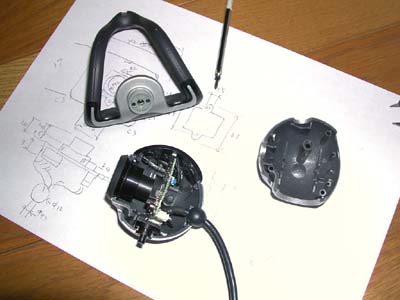

1 Qcam Pro 4000をばらしたところです。 USBケーブルのつながっている基板を使います。

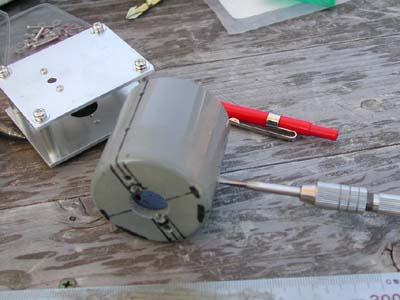

2 CCD基板を入れるケースを２ｍｍアルミ板で作り
ました(左)。塩ビのキャップはモノクロQcamの時とどうように

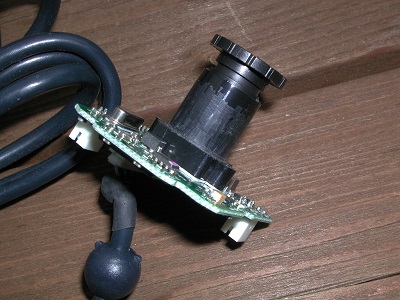

この中に改造した２５ｍｍアイピースを入れます。3 Qcam Pro 4000基板です。ＣＣＤ先のレンズは使い
ませんが、ＣＣＤ面の汚れ防止でしばらく付けています。作動中に基板のLEDが光るので、ここはラジペンで

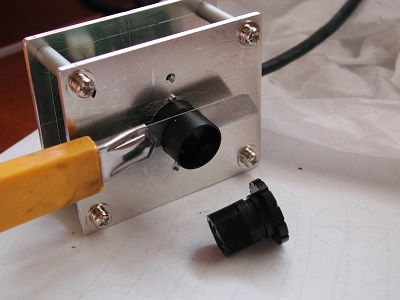

つまんで潰しました。4 ＣＣＤ基板をアルミケースに組み込み、レンズは外て、

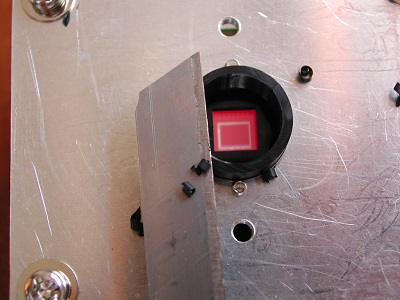

出っ張っている筒をカットします。5 中にCCDが見えます。
２５ｍｍカメラを作ります (F4〜F6用)

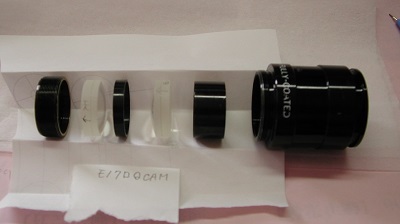

1 レンズはモノクロQcamで使ったプローセル２５ｍｍです。 この時はレンズを前進させる為にカットしたカラーを

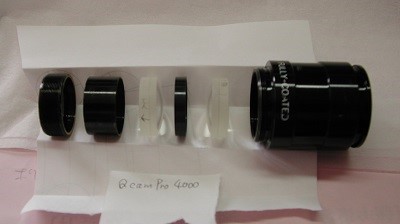

レンズの後ろ(画像のの右側に移動しました。2 今回はCCDをアルミケースに入れたため、レンズとCCD
の間隔が広がってしまうので、カラーをレンズの前側に戻

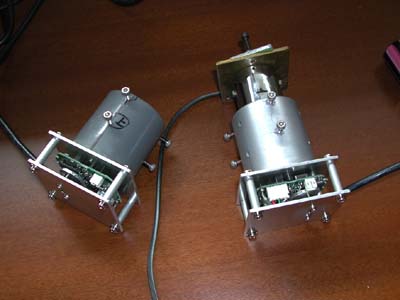

しました(アイピース本来の位置です)。3 上の２５ｍｍレンズとカメラを組んだのが右側です。 左は予備で作りました。

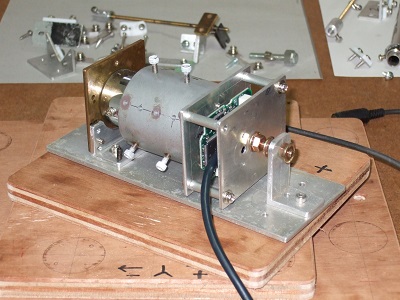

4 カメラ全体はこのように３ｍｍアルミ板の上に組みます。 右端のナットを回してピントを調整します。
４０ｍｍカメラを作ります (F7〜F10用)
1 プローセル４０ｍｍアイピースでQCAMFTの
レンズを作ります。
これはＦ８やＦ１０などの反射鏡を測定するためのもの
です。バレルの向きを入れ替えるだけで、レンズ配置は

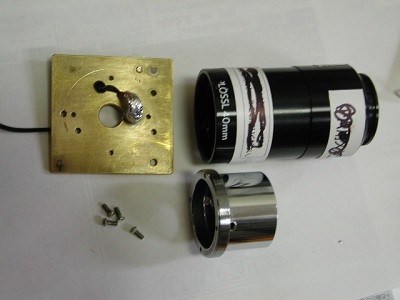

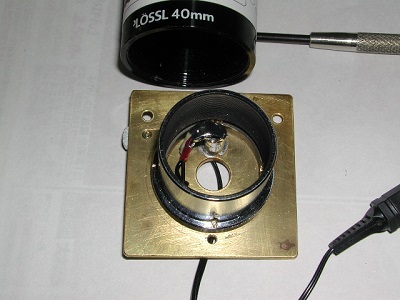

変えていません。2 外したバレルをナイフ取り付け板にネジ止めし、

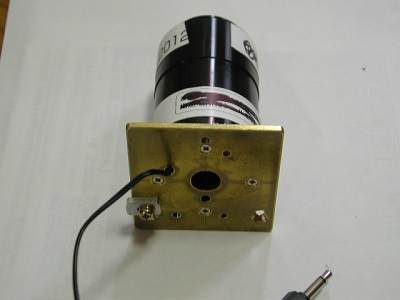

レンズを取り付けます。3 レンズを取り付けました。

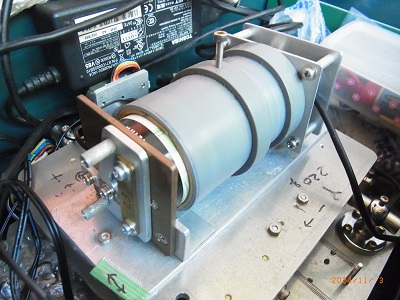

ナイフはまだ付いていません。4 ４０ｍｍカメラをＸＹステージに乗せている画像です。 参考データ
Qcan Pro 4000のCCDサイズ ： 1/4インチ (3.6mmx2.7mm)
FL ： カメラ用レンズの焦点距離 F ： 反射鏡のF値
CCD上の画像サイズ ＝ FL / (2ｘF) …… 3.2程度まで
