QCAMFTの製作

QCAMフーコーテスターは、渡部さんの製作したリモートフーコーテスターをもとに、
ｖｅｇａさんが我々にも製作できる様にＱＣＡＭを使用して製作したフーコーテスターです。

そこで私もｖｅｇａさんの協力を得てＱＣＡＭフーコーテスターを製作しました。
ここではＸＹステージとＱＣＡＭカメラを中心に紹介します。
ソフトウェア､基板製作、操作方法等についてはｖｅｇａさんのホームページを御覧下さい。

1.	１段目のＹ移動レールです。１２ｍｍ合板に１０（９．５）ｍｍステンレスパイプを取り付けています。これはテサロー式フーコーテスターに使われている移動方式を参考にしています。奥にはアルミアングルを使い、ステッピングモーターを取り付けて有ります。
2.		（左）２段目のＸ移動レールです。（右）裏側はＹ移動レールガイドと送りネジ（Ｍ３）が取り付けて有ります。
3.	３段目のカメラ台です。上にはカメラ取り付け用のアルミアングルが付いています。裏側にはＸ移動レールガイドと送りネジ（Ｍ３）が取り付けて有ります。
4.	送りネジの拡大写真です。２．５ｍｍ真鍮板にＭ３Ｘ２０ナットを半田付けしてあります。ナットは長さ２０ｍｍでは固くてネジが回らなかったため半分逃がして有ります。

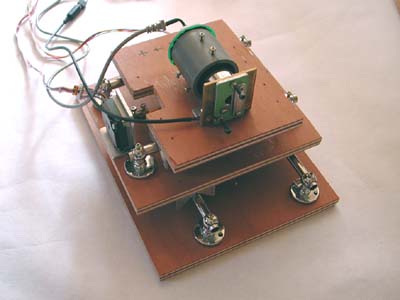

5.	組み立てるとこうなります。

1.		QCAMを開けると基板にレンズが付いています。レンズは外して基板だけを使います。
2.		３１ｃｍＦ４．５の測定に使うため､焦点距離２５ｍｍのアイピースを使用します。写真は笠井フェアで購入したプローセル２５ｍｍをばらしたところです。
3.		フーコーテスターのナイフとレンズの距離を少しでも縮じめるために､アイピースのレンズ位置を変えます。上の写真で左のレンズを押さえる金具（視野絞り）を、ネジの段差部分でカットします（左写真の１と５に分割）。５が約１２ｍｍなのでレンズが１２ｍｍ前進します。
4.		塩ビパイプの蓋を加工してQCAM基板（CCD）が取り付くようにします。塩ビ蓋とレンズの取りつけはファインダーのようにネジを使って固定します。
5.		光源・ナイフ部分です。写真の左側は真鍮板にアイピースのバレルを取り付け､中にＬＥＤを入れて有ります。写真の右側はナイフ･スリット部です。左の真鍮板に取り付けます。ナイフはカミソリの刃（長手をカットしてある）をアルミ板で挟んで固定しています。ナイフはスリットレステスターの様に､光源まで伸びていますが､反対側にも小さなナイフ（製作）を取り付けてスリットにしています。

右は秋月電子通商より購入した５V３A電源。

左が製作した基板です。
光源（ＬＥＤ）の電源は１５０Ωの抵抗を通してイヤホンジャックで
取り出しています。

基板の表と裏です。

電子工作は大の苦手ですが､
回路図をチェックしながら１本
１本確実に配線したら成功しま
した。

AVRマイコンの書き込みは
ベガさんにお願いしました。
