１３ 鏡筒バンドの製作
鏡筒バンドをどうするかは結構悩みました。
バイクのチェーンとスポロケットのようにすれば良いだろうと思いつき、調べるとステンレスローラーチェーンの
リンク内幅４．７８ｍｍと言うのがありました。４ｍｍ厚のリングには良さそうだと思ったのですが、高価なため
アルミ平棒で作ることにしました。赤道儀取り付け台は６ｍｍ厚のアルミ板をオークションで落札し、その大きさから作れるように図面にしました。
 |

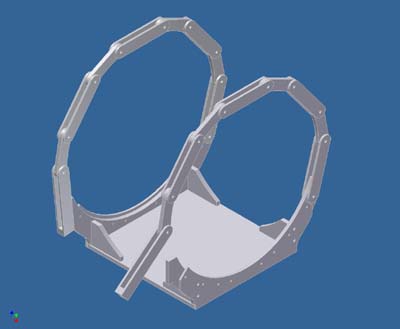

鏡筒バンド完成予想図 |
１３－１ 赤道儀取り付け板
けがきと下穴をあけた後、ジグソーでカットします（１面のみ）。
 |

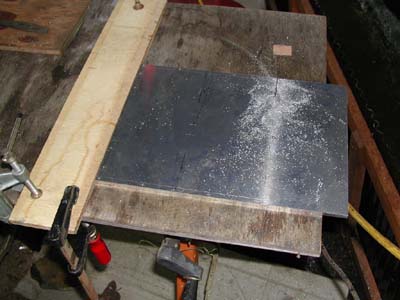

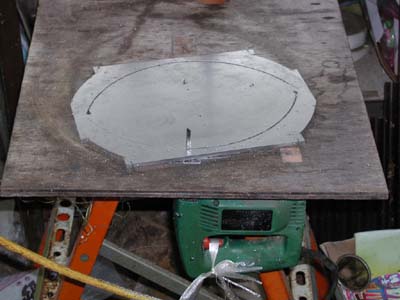

左の板を案内に右側をカットしています |
１３－２ 鏡筒リング受け板
これも同じサイズの６ｍｍ板よりカットします。
四隅の三角に残る部分は、赤道儀取り付け板への補強に使います。
 |
 |

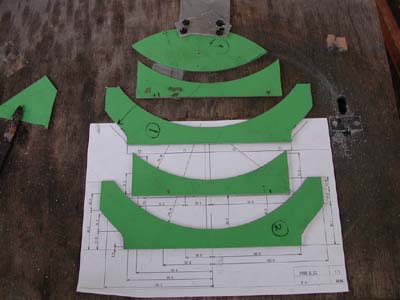

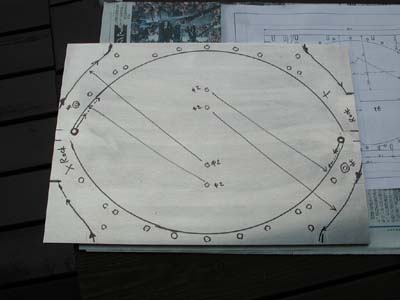

けがきが終わったところ |
ジグソーでカットしています |
 |
 |
下穴をあけています |

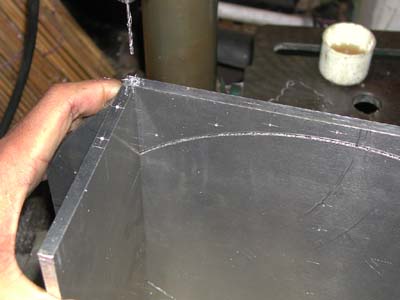

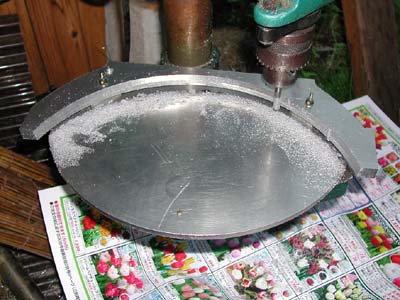

２枚重ねで仕上げています |
１３－３ 前後リング押さえ板
鏡筒リングがリング受けから脱落しないように押さえます。３ｍｍ厚のアルミ板よりカットします。
 |
けがいた後にカットしました |
１３－４ バンドの製作
① ６ｍｍの板から鏡筒リングを締め付ける部分を作ります。
赤道儀取り付け板の残材を使っています。
 |
 |

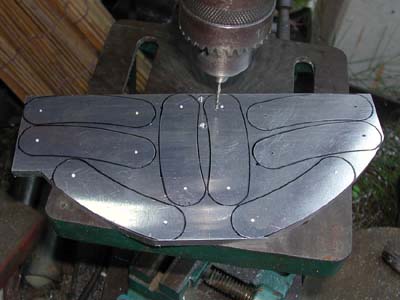

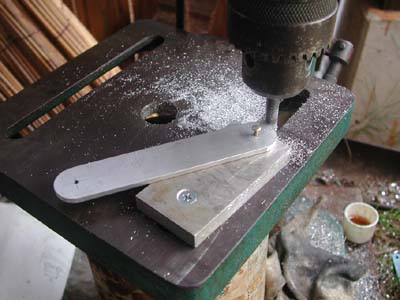

下穴（Ｒ加工の軸にも使う）をあけています |

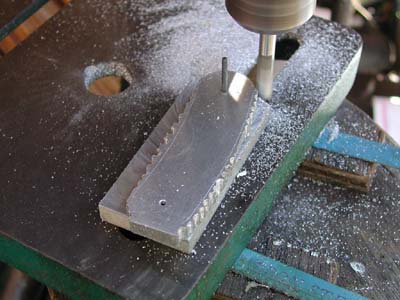

回転ヤスリでＲ加工 |
② ３ｍｍＸ２０ｍｍの平棒から①を繋ぐ部品を作ります。
 |
Ｒ加工 |
③ ３ｍｍＸ２０ｍｍの平棒から①を繋ぐ部品
 |
仕上がったところ |
④ 連結ピンの製作
パンドを連結するピンを作ります。
これは５ｍｍの真鍮丸棒で作りました。加工が容易なのと、後でかしめるからです。バイスのドリルにＮＧ品の穴あき真鍮棒を通して、穴深さを制限しています。

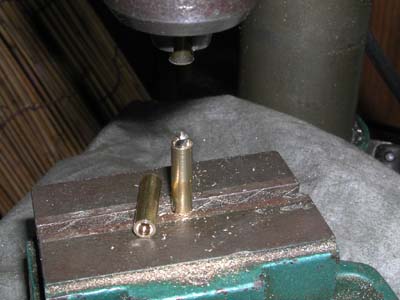

チャックにくわえた真鍮棒に穴をあけます
⑤ 樹脂スペーサーの製作
パンド連結部の磨耗・かじり防止、厚み調整の為に０．５ｍｍ硬質塩ビでスペーサーを作ります。
４４枚必要の為、ハサミで切るのも面倒なので工具を作ってくり抜きました。

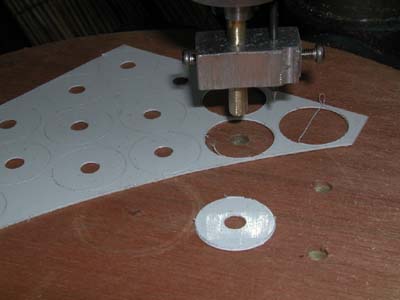

自作工具で一瞬に切れます
１３－５ 赤道儀取り付け台の組み立て
赤道儀取り付け板に鏡筒リング受け板を固定します。

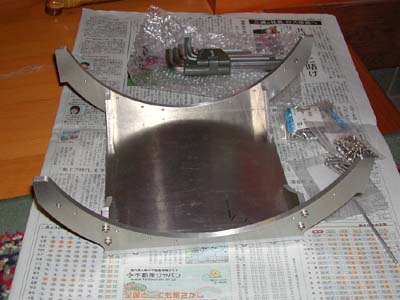

赤道儀取り付け板に鏡筒リング受け板を付けたところ
１３－６ 鏡筒バンドの仮組み
鏡筒バンドを仮組み（連結ピンはかしめてない）して、バンドの全長を調整します。
 |
 |

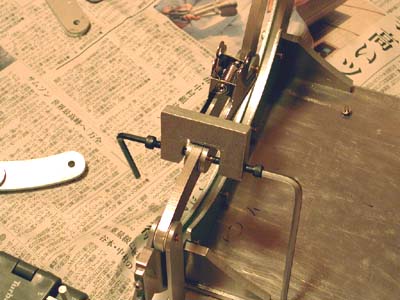

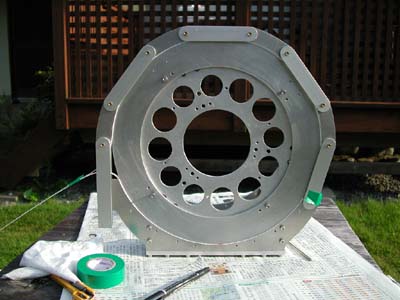

セル加工中のボトムリングでバンドを仮組み中 |

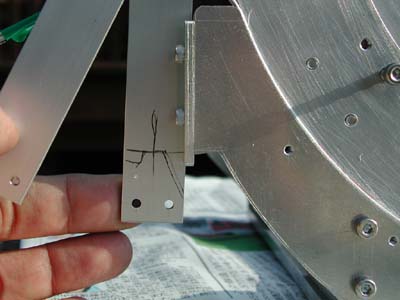

バンド締め付けネジ部の長さ確認中 |
１３－７ 鏡筒バンドの組み立て
バンドは今後分解する必要の無い部分は、連結ピンをかしめますが、取り外しのある箇所はＭ３ビスで取り付けます。
 |
 |

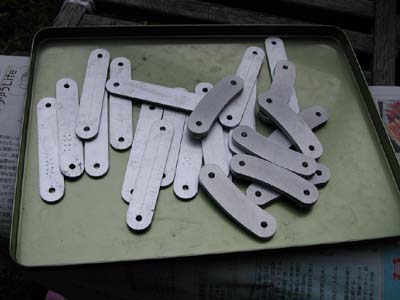

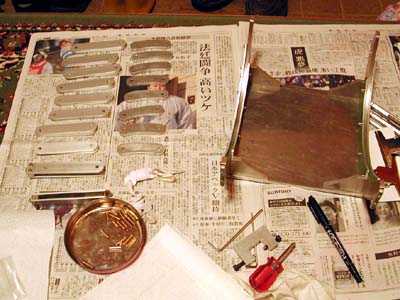

バンド部品 |
自作のかしめ具でピンをかしめています |
 |

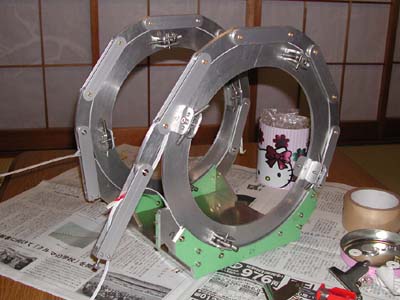

鏡筒バンドを組み上げたところ |
何とか完成？
２００８年の石川町ＳＬＦに参加するため、なんとか組み上げました。
 |

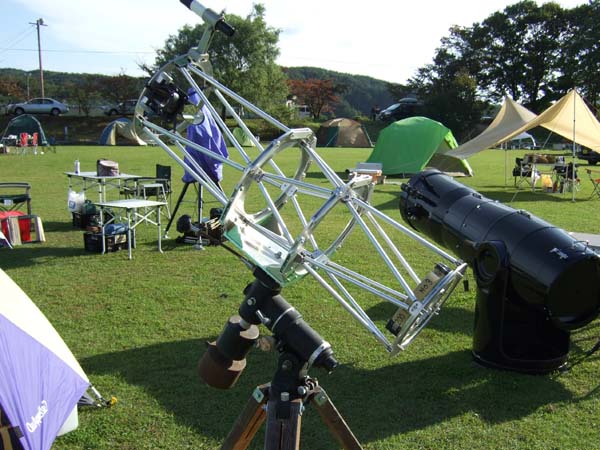

２００８年１０月１２日 石川町スターライトフェスティバル会場にて |
